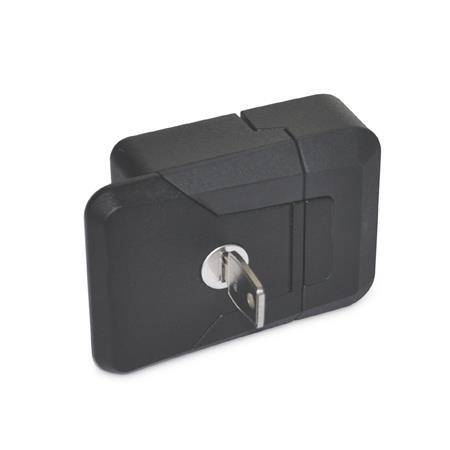

Fallenverschlüsse GN 936

Form: SCL - mit Schlüssel (Schließung einheitlich)
Farbe: SW - schwarz, RAL 9005, strukturmatt

Zubehör für Profilsysteme

Normelemente dieser Produktfamilie sind kompatibel mit den gängigsten Aluminium-Profilsystemen. Über abgestimmte Montagesets lassen sich die Ganter-Normelemente einfach und kostensparend mit den Profilen verbinden. Das zeitaufwändige Zusammenstellen von Einzelteilen bei der Bestellung entfällt.

kompatibel mit den gängigen Profilsystemen
für Nutbreiten 6, 8 und 10 mm
für Raster 30, 40 und 45 mm

Weitere Informationen zu Produkten für Profilsysteme:

Normblatt GN 936 Diese Seite drucken Montagehinweis / Anwendungsbeispiel Betriebsanleitung GN 936

Produktbeschreibung

Fallenverschlüsse GN 936 ermöglichen auf einfache Weise die Zuhaltung sowie das Verschließen von Türen und Klappen. Beim Schließen der Tür schnappt die Falle selbstständig ein und verhindert ein unbeabsichtiges Öffnen.

Durch die Langlöcher lassen sich die Fallenverschlüsse auch auf Profilsystemen unterschiedlicher Querschnitte montieren.

Bei der Form mit einheitlicher Schließung kann jedes Schloss mit demselben Schlüssel geöffnet werden. Bei der Form mit unterschiedlicher Schließung gibt es 200 verschiedene Schlossvarianten.

Fallenverschlüsse mit Schloss (Form SCL und Form SUL) werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Endstellungen abgezogen werden.

Ausführung

Gehäuse
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR

Abdeckungen mit Falle
Kunststoff

schwarzgrau bei SW
lichtgrau bei SR

Schlossmechanik
Zink-Druckguss

Schlüssel
Stahl, vernickelt

Sonstige Teile
Stahl verzinkt, blau passiviert

RoHS

l₁	b₁	b₂	b₃	d	h₁	h₂	l₂	l₃	l₄	l₅	l₆	m₁	m₂

72	10.3	21	15	6.5	33	24	104	45	40	14.5	12.5	56	23


						Vor der Montage müssen die Abdeckungen des Fallenverschlusses gemäß der Skizze demontiert werden.
$Montagehinweis GN 936{St:_}2$						Zur Befestigung können z. B. Zylinderschrauben DIN 912, Sechskantschrauben DIN 933 sowie Sechskantmuttern ISO 4032 jeweils in der Gewindegröße M 6 verwendet werden. Nach der Montage werden die Abdeckungen in umgekehrter Reihenfolge wieder montiert. Im geschlossenen Zustand lassen sich diese nicht entfernen und schützen dadurch vor Vandalismus.
$Montagehinweis GN 936{St:_}3$						Durch die Langlöcher kann die Montage der Fallenverschlüsse am Türrahmen bzw. auf Profilsystemen sowohl von der Bedienungsseite, als auch von der Rückseite erfolgen. Zusätzlich kann der Montageabstand von 1 mm einfach justiert werden.

GN 936 Fallenverschlüsse mit und ohne Schloss

Zubehör für Profilsysteme

Produktbeschreibung

Ausführung

Artikelvarianten / Tabelle

Form

Artikelauswahl und -konfiguration

Montagehinweis

Anwendungsbeispiel

Ausgewählter Artikel (Bestellbeispiel)

CAD-Daten

CAD-Daten

Anmeldung

Quick-Login

Ihr Produkt nicht gefunden?

Das könnte Sie auch interessieren...

SL	nicht abschließbar
SCL	mit Schlüssel (Schließung einheitlich)
SUL	mit Schlüssel (Schließung unterschiedlich)
