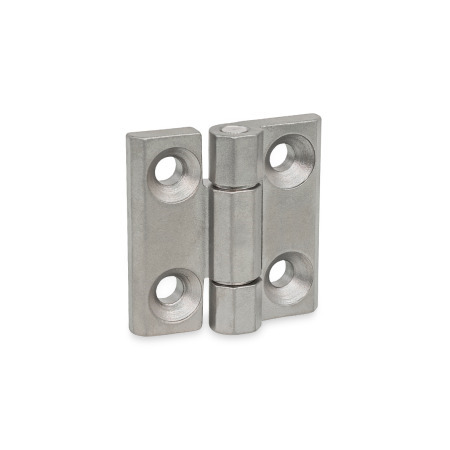

GN 237.3 Schwerlastscharniere Edelstahl, mit erhöhter Festigkeit

Schwerlastscharniere GN 237.3 sind für den Einsatz unter erschwerten Bedingungen ausgelegt und zeichnen sich durch eine kompakte Bauform aus. Die Scharnierstifte sind formschlüssig verpresst und erlauben somit den Einsatz der Scharniere bei starken Vibrationen und Erschütterungen.

Der Werkstoff der Scharnierflügel zeichnet sich durch eine hohe Festigkeit aus und eignet sich durch das martensitische Gefüge aber nur bedingt für den Einsatz in aggressiven Umgebungen. Günstige Reibpaarungen der Scharnierkomponenten und die Schmierung reduzieren den Verschleiß auf ein Minimum.

Die Form B verfügt über Zentrieransätze, die ein seitliches Verrutschen bei hoher Last verhindern und so die Befestigungsschrauben vor unzulässigen Querkräften schützen.

Ausführung

EdelstahlNI 1.4405
martensitisch (C1)

• matt gestrahltGS
• kunststoffbeschichtet
  schwarz, RAL 9005, strukturmattSW

Scharnierstift
Edelstahl 1.4112

• vergütet
• mit Spezialfett geschmiert

Passscheiben
Edelstahl 1.4310
mit Spezialfett geschmiert

RoHS
