GN 22887 Schwerlastrollen Laufbelag Polyurethan, Radkörper Gusseisen, schwere Ausführung

Produktbild

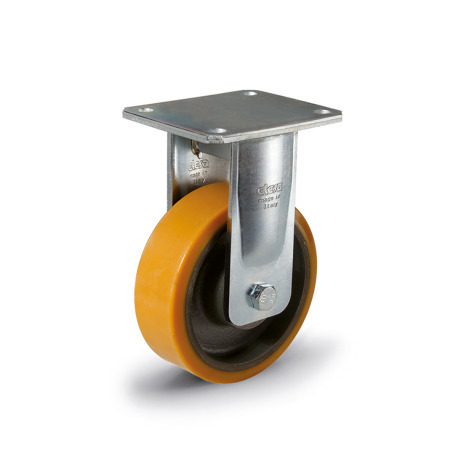

GN 22887 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Gusseisen, schwere Ausführung Lagerart: K - Kugellager Form (Gehäuse): B - Bockrolle Kennzeichen: H - schwere Ausführung Werkstoff (Gehäuse): ST - Stahlschweißkonstruktion
Original design RE.F4-WH
Lagerart: K - Kugellager
Form (Gehäuse): B - Bockrolle
Kennzeichen: H - schwere Ausführung
Werkstoff (Gehäuse): ST - Stahlschweißkonstruktion
GN 22887 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Gusseisen, schwere Ausführung Lagerart: K - Kugellager Form (Gehäuse): B - Bockrolle Kennzeichen: H - schwere Ausführung Werkstoff (Gehäuse): ST - Stahlschweißkonstruktion GN 22887 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Gusseisen, schwere Ausführung Lagerart: K - Kugellager Form (Gehäuse): L - Lenkrolle mit Anschraubplatte Kennzeichen: H - schwere Ausführung Werkstoff (Gehäuse): ST - Stahlschweißkonstruktion GN 22887 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Gusseisen, schwere Ausführung Lagerart: K - Kugellager Form (Gehäuse): LF - Lenkrolle mit Anschraubplatte, mit Feststeller Kennzeichen: H - schwere Ausführung Werkstoff (Gehäuse): ST - Stahlschweißkonstruktion
Normblatt GN 22887 Diese Seite drucken Anwendungsvideo Räder und Rollen Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Schwerlastrollen GN 22887 werden in industriellen und öffentlichen Innenbereichen zum Verschieben von schweren Wagen eingesetzt.

Der Laufbelag der Räder bewirkt einen geringen Rollwiderstand bei guter Verschleiß- und Reißfestigkeit.

Der geringe Verschleiß der Kugellagerung erhöht die Lebensdauer, die Befestigung am Innenring kann axial spielfrei erfolgen.

Ausführung

Laufbelag
Kunststoff, Polyurethan (PUR)

  • umgossen
  • gelb
  • Härte 92 Shore A

Radkörper
Gusseisen

Gehäuse
StahlschweißkonstruktionST, verzinkt

Drehkranz Lenkrolle

  • Axialkugel-/ Kegelrollenlager, fettgeschmiert
  • nachschmierbar

Einsatztemperatur -20 °C bis +80 °C

RoHS

Technische Zeichnung

GN 22887 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Gusseisen, schwere Ausführung Skizze
Technische Zeichnung ausblenden
GN 22887 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Gusseisen, schwere Ausführung Skizze

Artikelvarianten / Tabelle

Lagerart

KKugellager

Form (Gehäuse)

BBockrolle
LLenkrolle mit Anschraubplatte
LFLenkrolle mit Anschraubplatte, mit Feststeller

Kennzeichen

Hschwere Ausführung
Spalten ein-/ausblenden
d1
Rad-Ø		bd2hl1l2
Form B		l3m1
Form B
Form L / LF		m2m3rmax.
dynamische Traglast in N
1255011182135110518073871051575500
1505011210135110608073871051577500
20050112521351107080738710515710000

Artikelauswahl und -konfiguration

Ausführungen



Rad-Ø d1
Lagerart

Form (Gehäuse)



Kennzeichen

Werkstoff (Gehäuse)

geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

  • Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
  • Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.
Spalten ein-/ausblenden
NormFliesenAsphaltKunstharz,
Beton		unbefestigter BodenGitterrostbodenBoden mit SpänenBoden mit Hindernissen
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
109,90 CHF
zzgl. ges. Mehrwertsteuer 8,90 CHF
brutto 118,80 CHF
Verfügbar innerhalb von 2-5 Tagen
ELESA Code: 451465
Beschreibung: RE.F4-125-PSL-WH
Gewicht: 3,900 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
