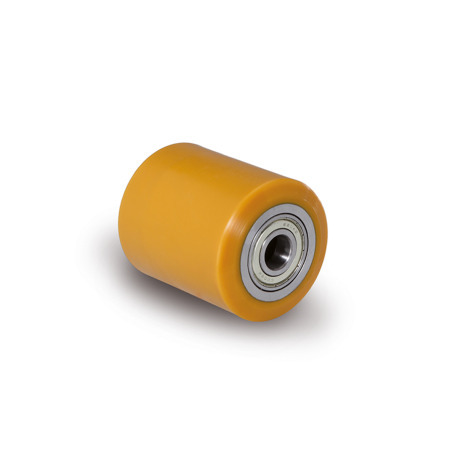

GN 22868 Gabelhubwagenrollen Laufbelag Polyurethan, Radkörper Stahl

Original design RE.G5

Normblatt GN 22868 Diese Seite drucken Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften

Produktbeschreibung

Gabelhubwagenrollen GN 22868 werden in der Industrie und der Logistik zum Bewegen von schweren Lasten eingesetzt.

Der Laufbelag der Räder zeichnet sich durch eine hohe Elastizität und eine gute Verschleiß- und Reißfestigkeit aus.

Der geringe Verschleiß der Kugellagerung erhöht die Lebensdauer.

Ausführung

Laufbelag
Kunststoff, Polyurethan (PUR)

aufgegossen
gelb
Härte 92 Shore A

Radkörper
Stahl

Einsatztemperatur -20 °C bis +80 °C

RoHS

GN 22868 Gabelhubwagenrollen, Laufbelag Polyurethan, Radkörper Stahl Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Lagerart

K	Kugellager

Form

A	Rad ohne Gehäuse

Spalten ein-/ausblenden

d₁ Rad-Ø	b	d₂	empfohlene ergonomische Höchstlast in N	max. statische Traglast in N	max. dynamische Traglast in N

80	70	20	3900	7000	5600
80	90	20	4300	9000	7000
82	70	20	4000	7000	5600
82	90	20	4400	9000	7000
82	100	20	4600	10000	8000
85	40	20	2500	4000	3500
85	70	20	4100	7000	5600
85	90	20	4500	9000	7000
85	100	20	4750	10000	8000

Artikelauswahl und -konfiguration

geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.

Spalten ein-/ausblenden

Norm	Fliesen	Asphalt	Kunstharz, Beton	unbefestigter Boden	Gitterrostboden	Boden mit Spänen	Boden mit Hindernissen

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

39,10 CHF

zzgl. ges. Mehrwertsteuer 3,17 CHF
brutto 42,27 CHF

#artikelLagerbestandAnfrageUsa

ELESA Code: 452791

Beschreibung: RE.G5-80x70-RSL

Gewicht: 0,999 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
