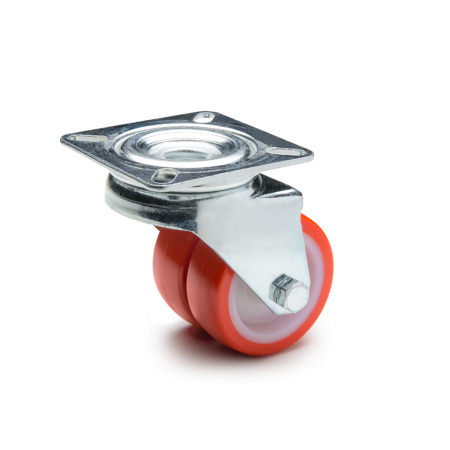

GN 22880 Apparaterollen Laufbelag Polyurethan, Radkörper Polyamid, Doppelrollen Ausführung

GN 22880 Apparaterollen, Laufbelag Polyurethan, Radkörper Polyamid, Doppelrollen Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): L - Lenkrolle mit Anschraubplatte
Kennzeichen: D - Doppelrollen Ausführung
Werkstoff (Gehäuse): ST - Stahlblech, verzinkt

Original design RE.C6-G

Lagerart: G - Gleitlager
Form (Gehäuse): L - Lenkrolle mit Anschraubplatte
Kennzeichen: D - Doppelrollen Ausführung
Werkstoff (Gehäuse): ST - Stahlblech, verzinkt

Normblatt GN 22880 Diese Seite drucken Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften

Produktbeschreibung

Apparaterollen GN 22880 werden in industriellen und öffentlichen Innenbereichen beispielsweise zum Verschieben von schweren Aufbauten und Geräten eingesetzt.

Der Laufbelag der Räder bewirkt einen geringen Rollwiderstand bei hoher Elastizität und guter Verschleiß- und Reißfestigkeit. Er zeichnet sich durch eine gute Hindernisüberwindung aus. Die Doppelrollen reduzieren die Flächen-pressung und schonen so die Lauffläche.

Ausführung

Laufbelag
Thermoplastisches Polyurethan (TPU)

gespritzt
rot
Härte 55 Shore D

Radkörper
Kunststoff, Polyamid (PA)

Gehäuse
Stahlblech, verzinktST

Drehkranz Lenkrolle
zweifache Kugellagerung, fettgeschmiert

Einsatztemperatur -5 °C bis +40 °C

RoHS

GN 22880 Apparaterollen, Laufbelag Polyurethan, Radkörper Polyamid, Doppelrollen Ausführung Skizze

Technische Zeichnung ausblenden

GN 22880 Apparaterollen, Laufbelag Polyurethan, Radkörper Polyamid, Doppelrollen Ausführung Skizze

Artikelvarianten / Tabelle

Lagerart

G	Gleitlager

Form (Gehäuse)

L	Lenkrolle mit Anschraubplatte
LF	Lenkrolle mit Anschraubplatte, mit Feststeller
R	Lenkrolle mit Rückenloch
RF	Lenkrolle mit Rückenloch, mit Feststeller
G	Lenkrolle mit Gewindestift
GF	Lenkrolle mit Gewindestift, mit Feststeller

Kennzeichen

D	Doppelrollen Ausführung

Spalten ein-/ausblenden

d₁ Rad-ø	b	d₂	d₃	d₄	d₅ Form R / RF	Form G / GF	h	l₁	l₂	l₃	l₄	m₁	m₂	r	max. dynamische Traglast in N

50	18	6	M 10	10	55	52	70	60	60	25.5	25	38.5	48	83	1400

Artikelauswahl und -konfiguration

geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.

Spalten ein-/ausblenden

Norm	Fliesen	Asphalt	Kunstharz, Beton	unbefestigter Boden	Gitterrostboden	Boden mit Spänen	Boden mit Hindernissen

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

15,60 CHF

zzgl. ges. Mehrwertsteuer 1,26 CHF
brutto 16,86 CHF

Verfügbar innerhalb von 2-5 Tagen

ELESA Code: 451929

Beschreibung: RE.C6-050-SBL-G

Gewicht: 0,300 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
