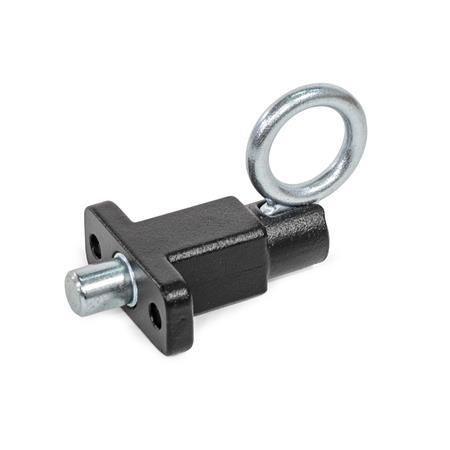

Oberfläche: SW - schwarz, RAL 9005, strukturmatt
Produktbeschreibung
Bei Rastbolzen GN 722.5 wird der Raststift über den Zugring betätigt. Dies erfolgt von Hand, alternativ per Seilzug oder mittels einer verlängerten Zugstange mit Haken. Die Ausführungen ZB und SW sind für Anwendungen im Stahlbau konzipiert.
Die Form mit Rastsperre wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Zugring nach dem Einziehen des Stiftes seitlich gedreht. Durch die oben an der Führung angebrachte Rastmulde wird der Ring in dieser Position gehalten.
Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch bei groben Anwendungen oder Verschmutzung gewährleistet ist.
Die Befestigung kann sehr flexibel gestaltet werden. Die Bohrungen mit Sechskant erlauben die Verwendung von Zylinderschrauben DIN 912 und Sechskantschrauben oder -muttern nach DIN 931 bzw. DIN 934.
Ausführung
- Führung
Stahl-Feinguss- verzinkt, blau passiviertZB
- verzinkt und kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
- verzinkt, blau passiviertZB
- Zugring
Stahl-Feinguss
verzinkt, blau passiviert
- Raststift
Stahl
verzinkt, blau passiviert
- Druckfeder
Edelstahl 1.4571
RoHS
