GN 615.3 Federnde Druckstücke mit Gewindesicherung Stahl / Edelstahl, mit Kugel, mit Innensechskant

Produktbild

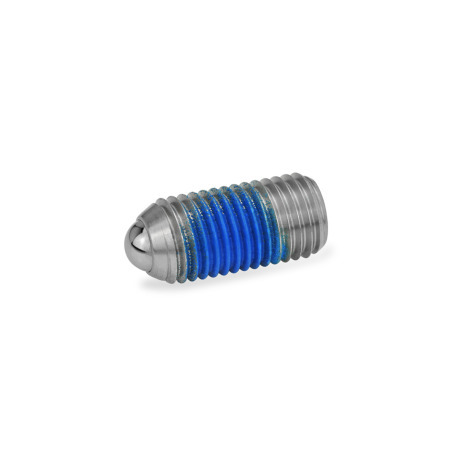

GN 615.3 Federnde Druckstücke, Stahl / Edelstahl, mit Gewindesicherung Form: K - Stahl, normaler Federdruck
Gewindesicherung: PFB - Polyamid-Fleckbeschichtung
Form: K - Stahl, normaler Federdruck
Gewindesicherung: PFB - Polyamid-Fleckbeschichtung
GN 615.3 Federnde Druckstücke, Stahl / Edelstahl, mit Gewindesicherung Form: K - Stahl, normaler Federdruck
Gewindesicherung: PFB - Polyamid-Fleckbeschichtung GN 615.3 Federnde Druckstücke, Stahl / Edelstahl, mit Gewindesicherung GN 615.3 Federnde Druckstücke, Stahl / Edelstahl, mit Gewindesicherung Form: K - Stahl, normaler Federdruck
Gewindesicherung: MVK - Mikroverkapselung GN 615.3 Federnde Druckstücke, Stahl / Edelstahl, mit Gewindesicherung Form: KN - Edelstahl, normaler Federdruck
Gewindesicherung: MVK - Mikroverkapselung GN 615.3 Federnde Druckstücke, Stahl / Edelstahl, mit Gewindesicherung Form: KN - Edelstahl, normaler Federdruck
Gewindesicherung: PFB - Polyamid-Fleckbeschichtung GN 615.3 Federnde Druckstücke, Stahl / Edelstahl, mit Gewindesicherung Form: KS - Stahl, verstärkter Federdruck
Gewindesicherung: MVK - Mikroverkapselung GN 615.3 Federnde Druckstücke, Stahl / Edelstahl, mit Gewindesicherung Form: KS - Stahl, verstärkter Federdruck
Gewindesicherung: PFB - Polyamid-Fleckbeschichtung GN 615.3 Federnde Druckstücke, Stahl / Edelstahl, mit Gewindesicherung Form: KSN - Edelstahl, verstärkter Federdruck
Gewindesicherung: MVK - Mikroverkapselung GN 615.3 Federnde Druckstücke, Stahl / Edelstahl, mit Gewindesicherung Form: KSN - Edelstahl, verstärkter Federdruck
Gewindesicherung: PFB - Polyamid-Fleckbeschichtung
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen

Produktbeschreibung

Hinweis

Bei der Gewindesicherung PFB (Polyamid-Fleckbeschichtung) handelt es sich um eine klemmende Sicherung. Bei Form K oder KN ist die Beschichtung blau; bei Form KS oder KSN (verstärkter Federdruck) grün. Diese Art der Gewindesicherung erfordert zum Einschrauben ein relativ großes Drehmoment. Deswegen ist diese Ausführung mit Innensechskant, der Ausführung mit Schlitz (GN 615) vorzuziehen.

Bei der Gewindesicherung MVK (Mikroverkapselung) handelt es sich um eine klebende Sicherung (Farbkennzeichnung rot).

Ausführung

Form K / KS

  • Gehäuse Stahl, brüniert
  • Kugel Stahl, gehärtet

Form KN / KSN

  • Gehäuse Edelstahl 1.4305
  • Kugel Edelstahl 1.3541, gehärtet

Druckfeder
Edelstahl 1.4568


Kennzeichnung der Formen KS / KSN
Gehäuse mit 2 Längsmarkierungen


Gewindesicherungen

  • Polyamid-FleckbeschichtungPFB
    M 3 ... M 16
    M 20 ... M 24*
  • Mikroverkapselung*MVK

RoHS

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 615.3 Federnde Druckstücke, Stahl / Edelstahl, mit Gewindesicherung Skizze

Artikelvarianten / Tabelle

Form

KStahl, normaler Federdruck
KSStahl, verstärkter Federdruck
KNEdelstahl, normaler Federdruck
KSNEdelstahl, verstärkter Federdruck
Spalten ein-/ausblenden
d1d2Länge l ±0.1sww
Federweg
Federdruck in N ≈
normal (Form K/KN)
Anfang



Ende
Federdruck in N ≈
verstärkt (Form KS/KSN)
Anfang



Ende
M 31.581,50.434.559
M 42.51220.88.5141218
M 53142,50.98141522
M 63.5153111181928
M 84.51841.518313662
M 1062352244557104
M 1282662.5264961110
M 16103383.5418668142
M 201243104.55611184166
M 241548125.581151127237
* i. d. R. nicht auf Lager, erfordert Mindestbestellmenge

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen

Gewinde d1
Form




Gewindesicherung


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
3,75 CHF
zzgl. ges. Mehrwertsteuer 0,30 CHF
brutto 4,05 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,001 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen
