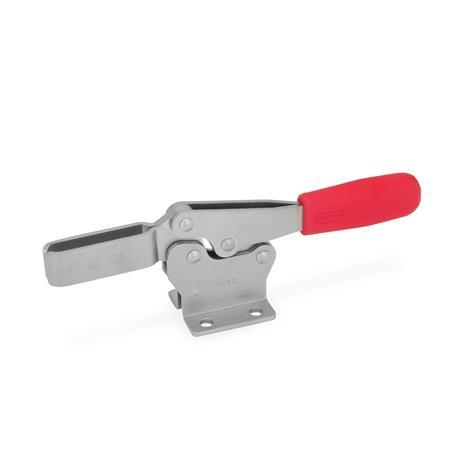

Schnellspanner GN 820

GN 820 Schnellspanner, Edelstahl, Spannhebel horizontal, mit waagrechtem Fuß Werkstoff: NI - Edelstahl
Form: M - offener Spannarm, mit 2 Flankenscheiben

Werkstoff: NI - Edelstahl
Form: M - offener Spannarm, mit 2 Flankenscheiben

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

Normblatt GN 820 Diese Seite drucken Allgemeine Hinweise zu Schnellspannern Edelstahl-Eigenschaften

Produktbeschreibung

Horizontal-Spanner GN 820 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzer Richtung.

Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet.

Horizontal-Spanner mit offenem Spannarm nehmen in Form M über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei Form MC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Horizontal-Spanner in Form O können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.

Ausführung

EdelstahlNI 1.4301

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschrauben GN 708.1 (Form A)

Edelstahl 1.4301
Gummi-Druckstück 85 Shore A

RoHS

Größe	F_H in N Haltekraft	a ≈	b₁	b₂	b₃	d₁	d₂	h₁ ≈	h₂	h₃	h₄	h₅ max.

25*	400	10	24	24.5	4.3	M 4	4.3	23	12	7	13.5	3
75	900	20	28	26	5.5	M 5	4.5	37	20	11	19	5
130	1000	32	36	40	6.5	M 6	5.5	51	30.5	16	25.5	14
230	1700	37	44	42	8.5	M 8	6.5	61.5	36.5	18	30	12.5

Größe	l₁ ≈	l₂ ≈	l₃ ≈	l₄ max.	l₅	m₁	m₂	m₃	r ≈	s₁	s₂	w Verstellweg

25*	69	43	20	-	23	15	16	16	24.5	1.2	-	4
75	118	67	40	49.5	45	13.5	16	19	43	2	4	15
130	168	92	53	64	55	26	22.4	28.4	62	2.5	5	17.5
230	196	110	63.5	78	68	26	26	31.5	72	3	6	20

GN 820 Schnellspanner Edelstahl, Spannhebel horizontal, mit waagrechtem Fuß

Produktfamilie Edelstahl

Produktbeschreibung

Ausführung

Artikelvarianten / Tabelle

Form

Artikelauswahl und -konfiguration

Ausgewählter Artikel (Bestellbeispiel)

CAD-Daten

CAD-Daten

Anmeldung

Quick-Login

Ihr Produkt nicht gefunden?

Das könnte Sie auch interessieren...

M	offener Spannarm, mit 2 Flankenscheiben
MC	offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
O	massiver Spannarm mit Halteschelle zum Anschweißen
