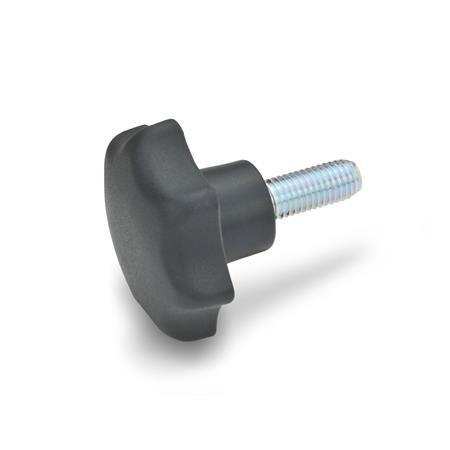

GN 6336.4 Sterngriffschrauben Kunststoff, Gewindestift Stahl

GN 6336.4 Sterngriffschrauben, Kunststoff, Gewindestift Stahl Werkstoff: ST - Thermoplast (Polyamid PA)

Werkstoff: ST - Thermoplast (Polyamid PA)

Normblatt GN 6336.4 Diese Seite drucken Kunststoff-Eigenschaften Verliersicherungen GN 111.7

Produktbeschreibung

Sterngriffschrauben GN 6336.4 entsprechen DIN 6336 Form L.

Ausführung

Griff
Thermoplast (Polyamid PA)ST
schlagfest, schwarz matt

Griff
Duroplast (PF)SK
schwarz glänzend

Schraube
Stahl
verzinkt, blau passiviert

RoHS

GN 6336.4 Sterngriffschrauben, Kunststoff, Gewindestift Stahl Skizze

Technische Zeichnung ausblenden

GN 6336.4 Sterngriffschrauben, Kunststoff, Gewindestift Stahl Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden

d₁	d₂	Länge l ≈ Werkstoff ST										Werkstoff SK							d₃	h₁	h₂

25	M 5	10	15	20	25	30	-	-	-	-	-	10	15	20	25	-	-	-	12	16	8
25	M 6	10	16	20	25	30	35	45	60	-	-	-	-	-	-	-	-	-	12	16	8
32	M 6	10	16	20	25	30	35	45	60	-	-	10	16	20	25	30	35	45	14	20	10
32	M 8	16	20	25	30	35	40	50	55	60	-	-	-	-	-	-	-	-	14	20	10
40	M 8	16	20	25	30	35	40	50	55	60	-	16	20	25	30	40	55	-	18	25	13
40	M 10	15	20	25	30	35	40	45	50	55	60	-	-	-	-	-	-	-	18	25	13
50	M 10	15	20	25	30	35	40	45	50	55	60	25	30	35	45	55	-	-	22	32	17
50	M 12	20	25	30	35	40	50	60	-	-	-	-	-	-	-	-	-	-	22	32	17
63	M 12	20	25	30	35	40	50	60	-	-	-	30	35	40	50	60	-	-	26	40	21
80	M 16	-	-	-	-	-	-	-	-	-	-	30	40	50	60	70	-	-	35	50	25
