GN 2276 Kreuzlibellen Gehäuse Aluminium, zum Anschrauben

Produktbild

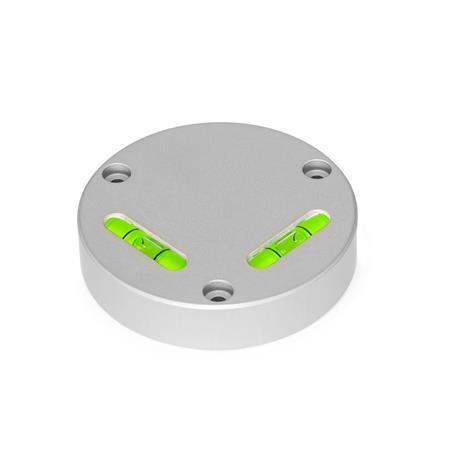

GN 2276 Kreuzlibellen, Gehäuse Aluminium, zum Anschrauben Empfindlichkeit: 50 - Winkelminuten, pro 2 mm Blasenweg
Form: AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar)
Werkstoff / Oberfläche: ALN - eloxiert, naturfarben
Empfindlichkeit: 50 - Winkelminuten, pro 2 mm Blasenweg
Form: AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar)
Werkstoff / Oberfläche: ALN - eloxiert, naturfarben
GN 2276 Kreuzlibellen, Gehäuse Aluminium, zum Anschrauben Empfindlichkeit: 50 - Winkelminuten, pro 2 mm Blasenweg
Form: AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar)
Werkstoff / Oberfläche: ALN - eloxiert, naturfarben GN 2276 Kreuzlibellen, Gehäuse Aluminium, zum Anschrauben Empfindlichkeit: 50 - Winkelminuten, pro 2 mm Blasenweg
Form: AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar)
Werkstoff / Oberfläche: ALS - eloxiert, schwarz GN 2276 Kreuzlibellen, Gehäuse Aluminium, zum Anschrauben Empfindlichkeit: 6 - Winkelminuten, pro 2 mm Blasenweg
Form: AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar)
Werkstoff / Oberfläche: ALN - eloxiert, naturfarben GN 2276 Kreuzlibellen, Gehäuse Aluminium, zum Anschrauben Empfindlichkeit: 6 - Winkelminuten, pro 2 mm Blasenweg
Form: AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar)
Werkstoff / Oberfläche: ALS - eloxiert, schwarz

Produktbeschreibung

Hinweis

Kreuzlibellen GN 2276 werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.

Die Libellen der Form AV sind zur Bezugsfläche so ausgerichtet, dass sich die Blasen mittig zu den Markierungsstrichen befinden, wenn die Horizontallage der Auflagefläche erreicht ist.

Die Libellen der Form JV werden beim Montieren über die um 120° versetzt angeordneten Befestigungsbohrungen ausgerichtet. Eine Ausrichtkugel an der Unterseite dient dabei als Kipppunkt. Durch gezieltes Anziehen lässt sich die Neigungsposition erreichen, bei der sich die Blasen innerhalb der mittigen Markierungsstriche befinden.

Ausführung

Gehäuse
Aluminium

  • eloxiert, naturfarbenALNALN
  • eloxiert, schwarzALSALS

Libelleneinsatz
Glaskörper


Füllung
grün-transparentG


Vergussmasse
mineralisch


RoHS

Auf Anfrage

  • Füllung, farblos-transparent
  • andere Empfindlichkeiten

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 2276 Kreuzlibellen, Gehäuse Aluminium, zum Anschrauben Skizze

Artikelvarianten / Tabelle

Empfindlichkeit

6Winkelminuten, pro 2 mm Blasenweg
50Winkelminuten, pro 2 mm Blasenweg

Form

AVausgerichtet, Montage von der Vorderseite (nicht justierbar)
JVjustierbar, Montage von der Vorderseite

Füllung

Ggrün-transparent
Spalten ein-/ausblenden
d1d2d3d4h1h2h3m1m2m3
623.46.352139.8118.46.725.1

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Werkstoff / Oberfläche
ALN
ALS
d1
Füllung

Empfindlichkeit


Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
57,05 CHF
zzgl. ges. Mehrwertsteuer 4,62 CHF
brutto 61,67 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,095 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 2276-ALN-62-G-6-AVGN 2276-ALS-62-G-6-AVGN 2276-ALN-62-G-6-JVGN 2276-ALS-62-G-6-JVGN 2276-ALN-62-G-50-AVGN 2276-ALS-62-G-50-AVGN 2276-ALN-62-G-50-JVGN 2276-ALS-62-G-50-JV
