Ovalrohrgriffe GN 335

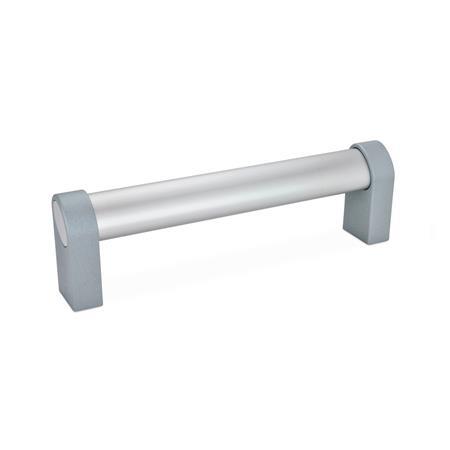

GN 335 Ovalrohrgriffe, mit geneigtem Griffprofil, Aluminium, Zink-Druckguss Form: A - Montage von der Rückseite (Gewinde-Sackloch)
Oberfläche: ES - eloxiert, naturfarben

Form: A - Montage von der Rückseite (Gewinde-Sackloch)
Oberfläche: ES - eloxiert, naturfarben

Zubehör für Profilsysteme

Normelemente dieser Produktfamilie sind kompatibel mit den gängigsten Aluminium-Profilsystemen. Über abgestimmte Montagesets lassen sich die Ganter-Normelemente einfach und kostensparend mit den Profilen verbinden. Das zeitaufwändige Zusammenstellen von Einzelteilen bei der Bestellung entfällt.

kompatibel mit den gängigen Profilsystemen
für Nutbreiten 6, 8 und 10 mm
für Raster 30, 40 und 45 mm

Weitere Informationen zu Produkten für Profilsysteme:

Normblatt GN 335 Diese Seite drucken Angaben zur Belastbarkeit

Produktbeschreibung

Ovalrohrgriffe GN 335 zeichnen sich durch das um 45° geneigte Griffprofil aus. Mit dieser Anordnung ergibt sich bei verschiedenen Anwendungen, z. B. Schiebetüren, ein angenehmes, ergonomisches Greifen.

Bei der Form B gehören Linsenschrauben, Sechskantmuttern und Unterlegscheiben zum Lieferumfang.

Das Griffrohr kann ohne weitere Bearbeitung an die Grifffüße angeschraubt werden. Dadurch können Sonderlängen schon bei vergleichsweise geringen Stückzahlen geliefert werden.

Ausführung

Griffrohr
Aluminium

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
Grifffüße schwarz
eloxiert, naturfarbenEL
Grifffüße schwarz
eloxiert, naturfarbenES
Grifffüße silber

Grifffüße
Zink-Druckguss
kunststoffbeschichtet, strukturmatt

schwarz, RAL 9005 bei SW / EL
silber, RAL 9006 bei ES

Deckel
Kunststoff, hellgrau

Befestigungsset bei Form B
Edelstahl A2

Linsenschrauben ISO 7380-M8-30
Sechskantmuttern ISO 4032
Unterlegscheiben DIN 125

RoHS
