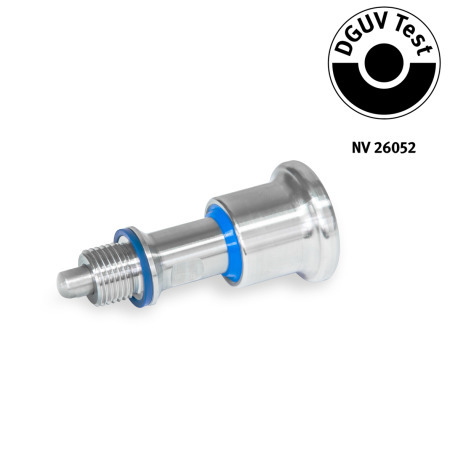

GN 8170 Rastbolzen Edelstahl, DGUV-zertifiziert, Knopfseite in Hygienic Design (Fronthygiene)

Hinweis

Rastbolzen GN 8170 sind nach den Richtlinien der DGUV Test zertifiziert und erfüllen Hygieneanforderungen auf der Knopfseite (Fronthygiene).

Abstreifer zwischen Knopf und Führung sowie der Dichtring zwischen Führung und Gehäuse halten die Rastmechanik auf der Knopfseite dicht. Gleichzeitig verhindern die hohe Oberflächengüte (Ra < 0,8 µm) und die totraumfreie Befestigung das Anhaften von Schmutz bzw. erleichtern die Reinigung.

Rastbolzen mit Rastsperre Form C werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

Befestigungs- bzw. Durchgangsbohrungen am Gehäuse müssen rechtwinklig, gratfrei und ohne Fase ausgeführt werden. Dadurch wird die Funktion der Dichtringe sichergestellt.

Ausführung

Edelstahl 1.4401
Raststift einsatzgehärtet

Druckfeder
Edelstahl 1.4571

Dichtungen, blau, FDA-konform
temperaturbeständig -25 °C bis +110 °C

• Dichtring
  H-NBRH
  Härte 85 ±5 Shore A
• Abstreifer
  TPU
  Härte 95 ±5 Shore A

Alle beweglichen Teile mit
FDA-konformem Spezialfett geschmiert

RoHS

Zubehör

Dichtringe GN 7600
