Spiralexzenter GN 918.5

d₁ -0.5	l₁ max.	d₂	d₃	d₄ h9	d₅	d₆	h₁	h₂	h₃	h₄ ≈	h₅	h₆ -0.1	h₇ ≈	l₂ ≈	l₃ ≈	sw	w max.

40	12	22	27	32	37	42	M 6	25	9	12	20	10	30.5	21	55	31	2.5	0.2	100	8.5	15	5
40	47	57	62	67	77	82	M 6	25	9	12	20	10	30.5	21	55	31	2.5	0.2	100	8.5	15	5
50	10	20	30	40	50	60	M 8	30	11	16	24	12	34.5	24	62	36	2.5	0.2	116	10.5	19	5
50	70	80	90	100	-	-	M 8	30	11	16	24	12	34.5	24	62	36	2.5	0.2	116	10.5	19	5

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

89,10 CHF

zzgl. ges. Mehrwertsteuer 7,22 CHF
brutto 96,32 CHF

Verfügbar innerhalb von 2-5 Tagen

Gewicht: 0,069 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF

Stück

CAD-Daten

Weitere Datenformate

Als Favorit speichern

KVB	mit Kugelgriff, schräg (Kerbverzahnung)
GVB	mit Kugelgriff, gerade (Kerbverzahnung)
SKB	mit Sechskant

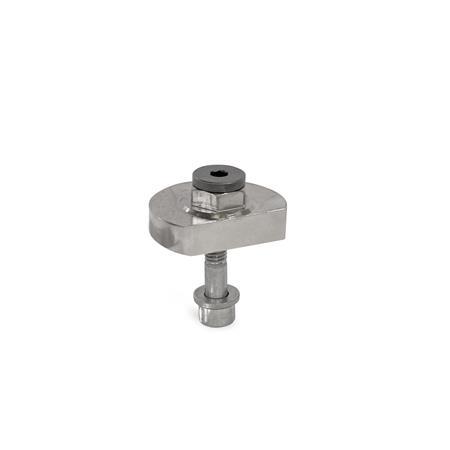

GN 918.5 Spiralexzenter Edelstahl, Spannung radial, Schraube von der Rückseite

Produktbild

Produktfamilie Edelstahl

Produktbeschreibung

Hinweis

Ausführung

Technische Zeichnung

Artikelvarianten / Tabelle

Form

Spannrichtung

Artikelauswahl und -konfiguration

Spannweg

Anwendungsbeispiele

Montagehinweise

Ausgewählter Artikel (Bestellbeispiel)

CAD-Daten

CAD-Daten

Anmeldung

Quick-Login

Ihr Produkt nicht gefunden?

R	durch Rechtsdrehung (gezeichnete Ausführung)
L	durch Linksdrehung
