GN 22872 Transportrollen Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung

Produktbild

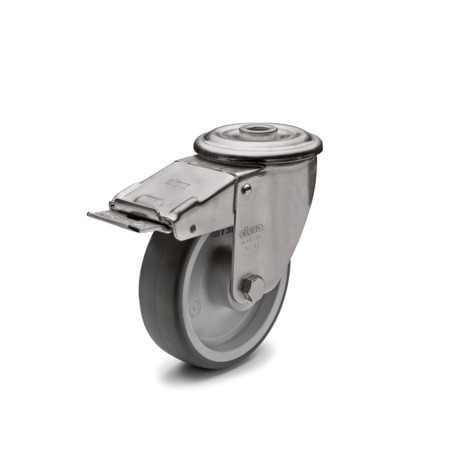

GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): RF - Lenkrolle mit Rückenloch, mit Feststeller
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): NI - Edelstahlblech
Original design RE.G1-N.
Lagerart: G - Gleitlager
Form (Gehäuse): RF - Lenkrolle mit Rückenloch, mit Feststeller
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): NI - Edelstahlblech
GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): RF - Lenkrolle mit Rückenloch, mit Feststeller
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): NI - Edelstahlblech GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): B - Bockrolle
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): NI - Edelstahlblech GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): B - Bockrolle
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): ST - Stahlblech GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): L - Lenkrolle mit Anschraubplatte
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): NI - Edelstahlblech GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): L - Lenkrolle mit Anschraubplatte
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): ST - Stahlblech GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): LF - Lenkrolle mit Anschraubplatte, mit Feststeller
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): NI - Edelstahlblech GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): LF - Lenkrolle mit Anschraubplatte, mit Feststeller
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): ST - Stahlblech GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): R - Lenkrolle mit Rückenloch
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): NI - Edelstahlblech GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): R - Lenkrolle mit Rückenloch
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): ST - Stahlblech GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager
Form (Gehäuse): RF - Lenkrolle mit Rückenloch, mit Feststeller
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): ST - Stahlblech
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen

Produktbeschreibung

Hinweis

Transportrollen GN 22872 werden in industriellen und öffentlichen Innenbereichen beispielsweise zum Verschieben von leichten Wagen eingesetzt.

Der Laufbelag der Räder bewirkt einen geringen Rollwiderstand bei hoher Elastizität. Er zeichnet sich durch einen geräuscharmen Lauf aus, ist bodenschonend und verursacht keine Spuren auf dem Fußboden.

Ausführung

Laufbelag
Thermoplastisches Elastomer (TPE)

  • grau
  • abriebfest
  • Härte 85 Shore A

Radkörper
Kunststoff, Polypropylen (PP)


Gehäuse

  • StahlblechST, verzinkt
  • EdelstahlblechNI 1.4301

Drehkranz Lenkrolle

  • zweifache Kugellagerung, fettgeschmiert
  • Staubschutzring bei Form L / LF
    Kunststoff, Polyethylen (PE)

Einsatztemperatur -20 °C bis +70 °C


RoHS

Technische Zeichnung

Technische Zeichnung ausblenden
GN 22872 Transportrollen, Laufbelag thermoplastisches Elastomer, Radkörper Polypropylen, leichte Ausführung Skizze

Artikelvarianten / Tabelle

Lagerart

GGleitlager

Form (Gehäuse)

BBockrolle
LLenkrolle mit Anschraubplatte
LFLenkrolle mit Anschraubplatte, mit Feststeller
RLenkrolle mit Rückenloch
RFLenkrolle mit Rückenloch, mit Feststeller

Kennzeichen

Lleichte Ausführung
Spalten ein-/ausblenden
d1
Rad-ø
bd2d3d4h
Form B / L / LF

Form R / RF
l1l2
Form B

Form L / LF
l3m1m2
Form B

Form L / LF
m3m4rmax.
dynamische Traglast in N
8030912731071071008585404560607580120700
100309127312812810085853545606075801201000
125359127315615610085853745606075801201200
150*451120102194188140114110567385871051051561800
* nur in Ausführung ST lieferbar

Artikelauswahl und -konfiguration

Ausführungen

Rad-ø d1
Lagerart

Form (Gehäuse)





Kennzeichen

Werkstoff (Gehäuse)


geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

  • Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
  • Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.

Spalten ein-/ausblenden
NormFliesenAsphaltKunstharz,
Beton
unbefestigter BodenGitterrostbodenBoden mit SpänenBoden mit Hindernissen
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
8,75 CHF
zzgl. ges. Mehrwertsteuer 0,71 CHF
brutto 9,46 CHF
Verfügbar innerhalb von 2-5 Tagen
ELESA Code: 452651
Beschreibung: RE.G1-080-PBL-N
Gewicht: 0,360 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
