DIN 808 Edelstahl-Kreuzgelenke mit Gleitlager einfach oder doppelt

Produktbild

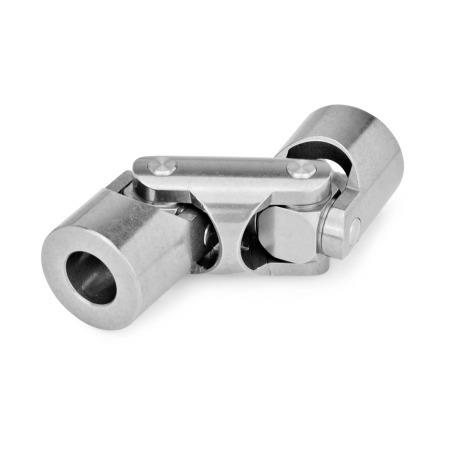

DIN 808 Edelstahl-Kreuzgelenke mit Gleitlager Werkstoff: NI - Edelstahl
Bohrungskennzeichnung: B - ohne Nabennut
Form: D - Doppelgelenk
Werkstoff: NI - Edelstahl
Bohrungskennzeichnung: B - ohne Nabennut
Form: D - Doppelgelenk
DIN 808 Edelstahl-Kreuzgelenke mit Gleitlager Werkstoff: NI - Edelstahl
Bohrungskennzeichnung: B - ohne Nabennut
Form: D - Doppelgelenk DIN 808 Edelstahl-Kreuzgelenke mit Gleitlager Werkstoff: NI - Edelstahl
Bohrungskennzeichnung: B - ohne Nabennut
Form: E - Einfachgelenk DIN 808 Edelstahl-Kreuzgelenke mit Gleitlager Werkstoff: NI - Edelstahl
Bohrungskennzeichnung: K - mit Nabennut
Form: D - Doppelgelenk DIN 808 Edelstahl-Kreuzgelenke mit Gleitlager Werkstoff: NI - Edelstahl
Bohrungskennzeichnung: K - mit Nabennut
Form: E - Einfachgelenk DIN 808 Edelstahl-Kreuzgelenke mit Gleitlager Werkstoff: NI - Edelstahl
Bohrungskennzeichnung: V - mit Vierkant
Form: D - Doppelgelenk DIN 808 Edelstahl-Kreuzgelenke mit Gleitlager Werkstoff: NI - Edelstahl
Bohrungskennzeichnung: V - mit Vierkant
Form: E - Einfachgelenk
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen

Produktbeschreibung

Hinweis

Die beweglichen Teile der Edelstahl-Kreuzgelenke DIN 808 sind nicht oberflächenbehandelt, also auch nicht einsatzgehärtet, deswegen liegen die Einsatzmöglichkeiten wesentlich unter denen von Kreuzgelenken aus Stahl. Die Richtlinien für die Auswahl von Kreuzgelenken mit Gleitlager können somit für die Edelstahl - Ausführung nur eingeschränkt verwendet werden. Drehzahlen über 200 min-1 können bereits kritisch sein.

Bei Edelstahl-Kreuzgelenken ist eine ausreichende Schmierung besonders wichtig, gegebenenfalls unter Verwendung einer mit Fett gefüllten Schutzhülle GN 808.1.

Das angegebene Bestellbeispiel gilt für Gelenke mit beidseitig gleichen Bohrungen d2 oder s.

Ausführung

EdelstahlNI
nichtrostend, 1.4301


RoHS

Auf Anfrage

mit anderen oder unterschiedlichen Anschluss-Bohrungen, sowie Sonderlängen

Technische Zeichnung

Technische Zeichnung ausblenden
DIN 808 Edelstahl-Kreuzgelenke mit Gleitlager Skizze

Artikelvarianten / Tabelle

Bohrungskennzeichnung

Bohne Nabennut
Kmit Nabennut
V*mit Vierkant

Form

EEinfachgelenk
DDoppelgelenk

Lagerart

Xmit Gleitlager
Spalten ein-/ausblenden
d1d2 H7
Bohrung
H 10
Vierkant
l1
Form E
l2
Form D
l3l4+1
max. Einbaulänge
der Welle
166V 6*345617228
168V 8*4062202211
2210V 10*4874242612
2512V 12*5686283013
3216V 16*68105343716
4220V 20*82128414618
5025V 25*108163545526
* i. d. R. nicht auf Lager, erfordert Mindestbestellmenge

Artikelauswahl und -konfiguration

Ausführungen




Lagerart

Außendurchmesser d1
Bohrungskennzeichnung



Bohrung d2
Vierkant s
Länge l2 (Form D)
Länge l1 (Form E)
Form


Werkstoff

GN 110.1 Querbohrungen (optional bestellbar)

Spalten ein-/ausblenden
d1 H7
H11
d1 H7
H11
d2 H11
K / B
d2 H11
B
d3Länge l
K / V
Länge l
B
6-22M 344
8-33M 55.55.5
10-34M 55.56
121445M 66.57
161856M 689
20-58M 6810
22-68M 61010
25-610M 81014
3032612M 81416
35-612M 81616

Querbohrungen in Kreuzgelenkwellen und Kreuzgelenken eignen sich zur Herstellung von Welle-Nabe-Verbindungen mittels Stift oder Druckschraube. Bei Bohrungen mit Passfedernut oder Vierkant dienen sie zur Sicherung der axialen Position von Kreuzgelenk und Welle. Die Stiftbohrung d2 mit der Toleranz H11, ist für die Verwendung von Spiralspannstiften vorgesehen.
Die Position der Querbohrungen / Quergewinde in Bezug auf die Nabennut / Vierkant bzw. der Gelenke ist in der Übersicht dargestellt.
Soll eine der Wellenseiten ohne Querbohrung / Quergewinde geliefert werden, wird dies durch die Form QX an der gewünschten Stelle der Artikelnummer angegeben.

Die Querbohrung GN 110.1 ist als separate Position im Warenkorbschritt 1 unter Anmerkung zu bestellen.
Bestellbeispiel: Kreuzgelenke DIN 808-16-B6-56-DG mit Querbohrung GN 110.1-QX-GE

How to order GN 110.1

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
47,35 CHF
zzgl. ges. Mehrwertsteuer 3,84 CHF
brutto 51,19 CHF
Sofort lieferbar
Gewicht: 0,080 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF

CAD-Daten

Zur Zeit ist für diesen Artikel noch kein Direkt-Download von 3D-CAD-Daten oder 2D-Daten möglich. Bitte senden Sie Ihre Anfrage per Mail direkt an uns. In Kürze senden wir Ihnen dann die gewünschten CAD-Daten zu.

Bitte geben Sie hier Ihre E-Mail-Adresse an!


Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

DIN 808-X-16-B6-34-E-NIDIN 808-X-16-K6-34-E-NIDIN 808-X-16-V6-34-E-NIDIN 808-X-16-B6-56-D-NIDIN 808-X-16-K6-56-D-NIDIN 808-X-16-V6-56-D-NIDIN 808-X-16-B8-40-E-NIDIN 808-X-16-K8-40-E-NIDIN 808-X-16-V8-40-E-NIDIN 808-X-16-B8-62-D-NIDIN 808-X-16-K8-62-D-NIDIN 808-X-16-V8-62-D-NIDIN 808-X-22-B10-48-E-NIDIN 808-X-22-K10-48-E-NIDIN 808-X-22-V10-48-E-NIDIN 808-X-22-B10-74-D-NIDIN 808-X-22-K10-74-D-NIDIN 808-X-22-V10-74-D-NIDIN 808-X-25-B12-56-E-NIDIN 808-X-25-K12-56-E-NIDIN 808-X-25-V12-56-E-NIDIN 808-X-25-B12-86-D-NIDIN 808-X-25-K12-86-D-NIDIN 808-X-25-V12-86-D-NIDIN 808-X-32-B16-68-E-NIDIN 808-X-32-K16-68-E-NIDIN 808-X-32-V16-68-E-NIDIN 808-X-32-B16-105-D-NIDIN 808-X-32-K16-105-D-NIDIN 808-X-32-V16-105-D-NIDIN 808-X-42-B20-82-E-NIDIN 808-X-42-K20-82-E-NIDIN 808-X-42-V20-82-E-NIDIN 808-X-42-B20-128-D-NIDIN 808-X-42-K20-128-D-NIDIN 808-X-42-V20-128-D-NIDIN 808-X-50-B25-108-E-NIDIN 808-X-50-K25-108-E-NIDIN 808-X-50-V25-108-E-NIDIN 808-X-50-B25-163-D-NIDIN 808-X-50-K25-163-D-NIDIN 808-X-50-V25-163-D-NI
