Produktbeschreibung

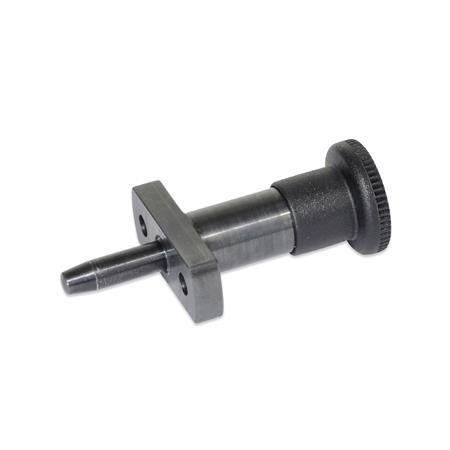

Rastbolzen GN 817.5 ermöglichen sehr präzise Positionierungen. Die Führung übernehmen Positionierbuchsen DIN 172 / 179 mit zylindrischer Bohrung. Die eigentliche Rastbohrung wird mit Positionierbuchsen GN 172.1 / 179.1 mit konischen Bohrungen ausgestattet.
Durch die konische Form des Raststiftes / der Rastbohrung wird die Positionierung nahezu spielfrei und dadurch sehr genau.
Form C mit Rastsperre wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Raststiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Ausführung
Stahl
- brüniert
- Raststift gehärtet und geschliffen
Knopf
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
RoHS
Zubehör
Positionierbuchsen DIN 172 (Stahl, mit Bund)
Positionierbuchsen DIN 179 (Stahl, ohne Bund)
Positionierbuchsen GN 172.1
Positionierbuchsen GN 179.1
