Seitendruckstücke GN 713

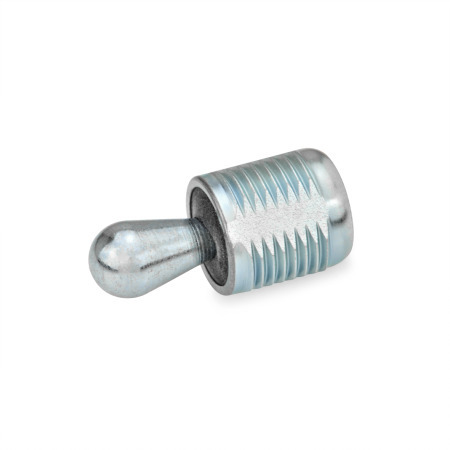

Form: SB - Druckstift Stahl, mit Abdichtung

Normblatt GN 713 Diese Seite drucken Kunststoff-Eigenschaften

Produktbeschreibung

Federnde Seitendruckstücke GN 713 sind vielseitig und rationell einzusetzende Elemente zum Halten, Positionieren und Spannen von Werkstücken.

Sie sparen aufwendige Aufbauten, beanspruchen wenig Raum und sind leicht zu montieren. Dabei kann der Druckstift über das Gewinde an die Werkstückhöhe angepaßt werden.

Zum Einschrauben der Seitendruckstücke sind Einschraubwerkzeuge GN 713.1 lieferbar (siehe Tabelle).

Ausführung

Hülse
Stahl
verzinkt, blau passiviert

Druckstift
Stahl, gehärtet
verzinkt, blau passiviert

Druckfeder
Seitendruckkraft schwach
Edelstahl 1.4310

Seitendruckkraft mittel
Federstahl brüniert
Seitendruckkraft stark
Federstahl verzinkt, blau passiviert

Abdichtung
Chloropren-Kautschuk (CR)

RoHS

Zubehör

Einschraubwerkzeuge GN 713.1 (Duroplast)

d₁	Seitendruckkraft F₀ in N ≈ bei l₂			l₁ -2			d₂	a₁	a₂

5	20	50	100	11.5	19	26.5*	M 12	2.5	5.7
6	40	75	100	11.5	19	26.5*	M 12	3	7.7
10	100	150	205	18	31.5	45*	M 18 x 1,5	5	10.7

d₁	k	l₂	l₃	s	w	x₁	x₂	Artikel-Nr. für Einschraubwerkzeug

5	1,5 x 45°	6.7	6	10	1.6	1.7	1.3	GN 713.1-5.6
6	1,5 x 45°	10.7	10	10	1.8	1.9	1.4	GN 713.1-5.6
10	2 x 45°	16.7	16	16	3.2	3.4	2.7	GN 713.1-10


				Die Position der Montagebohrung ergibt sich aus der Werkstücklänge l_m plus dem Bohrungsversatz m, der sich wie nachfolgend gezeigt berechnen lässt: w = maximaler Verstellweg des Druckstiftes t = Werkstückhöhe m = Bohrungsversatz
				Fall 1: Die Werkstückhöhe t ist größer als die Konushöhe l₃ `m = d~1~/2 - w/2` Fall 2: Die Werkstückhöhe t ist kleiner als die Konushöhe l₃ `m = d~1~/2 - (l~3~ - t) x 0,123`
Wenn die Position der Montagebohrung gemäß den Vorgaben festgelegt wird ist gewährleistet, dass der gesamte Verstellweg des Seitendruckstückes zum Ausgleich der Werkstücktoleranz zur Verfügung steht. Im Fall 1 ergibt sich neben der seitlichen Spannkraft auch ein Niederzugseffekt, der das Werkstück gegen die Auflagefläche drückt.

Zur Montage empfiehlt sich die Verwendung von Montagedornen GN 715.1 bzw. Einschraubwerkzeugen GN 713.1. Exzenterbuchsen GN 715.2 stellen eine Montagehilfe für Seitendruckstücke GN 714 / GN 715 dar. Sie ermöglichen ein Justieren des Seitendruckstückes in die günstigste Spannstellung, z. B. zum Überbrücken größerer Toleranzbereiche eines Werkstückes.

GN 713 Seitendruckstücke Stahl, zum Einschrauben

Produktbeschreibung

Ausführung

Zubehör

Artikelvarianten / Tabelle

Form

Artikelauswahl und -konfiguration

Konstruktions- und Montagehinweise

Ausgewählter Artikel (Bestellbeispiel)

CAD-Daten

CAD-Daten

Anmeldung

Quick-Login

Ihr Produkt nicht gefunden?

Das könnte Sie auch interessieren...

SB	Druckstift Stahl, mit Abdichtung
SA*	Druckstift Stahl, ohne Abdichtung
