GN 852 Verschlussspanner schwere Ausführung

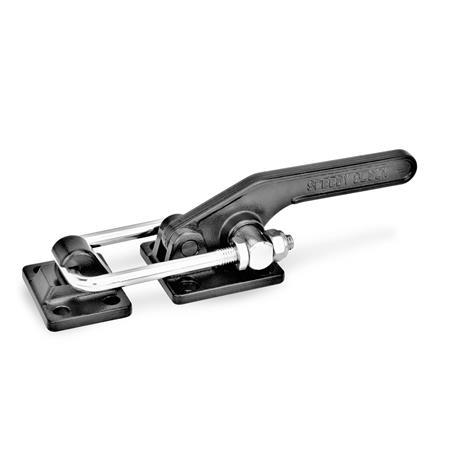

GN 852 Verschlussspanner, schwere Ausführung Form: T2 - mit Befestigungsbohrungen, mit Zugbügel, mit Gegenhalter
Form: T2 - mit Befestigungsbohrungen, mit Zugbügel, mit Gegenhalter

Klicken Sie auf ein Variantenbild, um es im Hauptproduktanzeigebereich anzuzeigen, oder verwenden Sie die Tabulatortasten, um durch die Produktvarianten zu navigieren

Normblatt GN 852 Diese Seite drucken Allgemeine Hinweise zu Schnellspannern

Produktbeschreibung

Verschlussspanner GN 852 stellen eine schwere, massive Ausführung dar, welche für sehr hohe Haltekräfte eingesetzt werden, wie sie z.B. bei Schäumformen auftreten.

Der Zugbügel kann innerhalb des Verstellweges justiert werden.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.2 weitere Ausführungen angeboten.

Ausführung

  • Grundkörper / Gegenhalter / Spannhebel
    Stahl C22
    • geschmiedet
    • schwarz lackiert (Form T2 / T)
    • brüniert (Form T2S / TS)
  • Zugbügel / Lagerbolzen
    Stahl St 37
    verzinkt, blau passiviert
  • alle beweglichen Teile
    mit Spezialfett geschmiert

RoHS

GN 852 Verschlussspanner, schwere Ausführung Skizze
Technische Zeichnung ausblenden
GN 852 Verschlussspanner, schwere Ausführung Skizze

Artikelvarianten / Tabelle

Form

T2mit Befestigungsbohrungen, mit Zugbügel, mit Gegenhalter
Tmit Befestigungsbohrungen, ohne Zugbügel, mit Gegenhalter
T2Szum Anschweißen, mit Zugbügel, mit Gegenhalter
TSzum Anschweißen, ohne Zugbügel, mit Gegenhalter
Spalten ein-/ausblenden
GrößeFH in N
Haltekraft		a1a2b1b2b3b4b5b6b7b8b9d1d2d3h1 ≈
1700170002221686446486826.538286M 108.51455
400040000282785805560803250326M 1210.51668
Spalten ein-/ausblenden
Größeh2l1 ≈
Form
T2S / TS
Form
T / T2		l2
min.		l3 ≈m1m2m3m4m5r ≈
bei w2 = 0		stw1
Hub		w2 ≈
Verstellweg
170034.5218223331294511.545102896725415
400042.52652713015157145712.535107926225

Artikelauswahl und -konfiguration
Größe
Form




Ausführungen

Größe
Form




Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
160,00 CHF
zzgl. ges. Mehrwertsteuer 12,96 CHF
brutto 172,96 CHF
Sofort lieferbar
Gewicht: 1,140 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
